自宅PCにL2TP/VPNでアクセスする「SoftEther VPN」(2) 設定編

前回に続き、VPN 経由で自宅の PC にリモートアクセスできる無料の VPN サーバー「SoftEther VPN オープンソース版」の設定編です。

概要・インストールについては前回をどうぞ。

• 自宅PCにL2TP-VPNでアクセスする「SoftEther VPN」（１）インストール編 | TeraDas－テラダス

ドコモのSPモード契約スマホの公式テザリングを使う場合は、以下もお読みいただくのが良いでしょう。

• ドコモの公式テザリングでVPNを使うのに必要な知識 | TeraDas－テラダス

タブレットや Windows/Mac を使い、外出先からスマホの公式テザリング経由で VPN したい、とか、Splashtop やリモートデスクトップを使うのに便利な方法です。

_{※2013/9/5 ドコモのSPモードで使う場合の基礎知識へのリンクを新設}

SoftEther VPN で L2TP/IPSec VPN サーバーを構成する

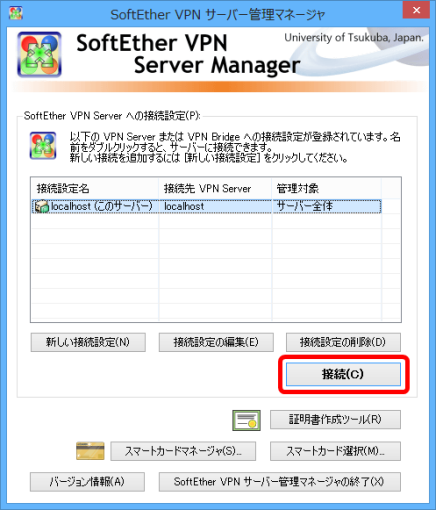

前回記事の手順で SoftEther VPN をインストール後、「SoftEther VPN サーバー管理マネージャー」が自動起動（スタートメニューからも起動できます）するので、「接続」。

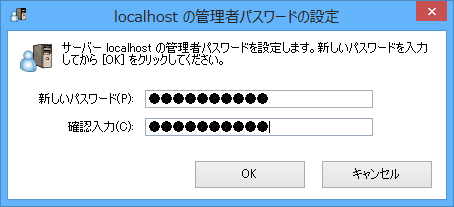

初回のみ管理者パスワードを設定→「OK」

※VPN 接続パスワードでなく、管理機能へのアクセス用パスワードです。

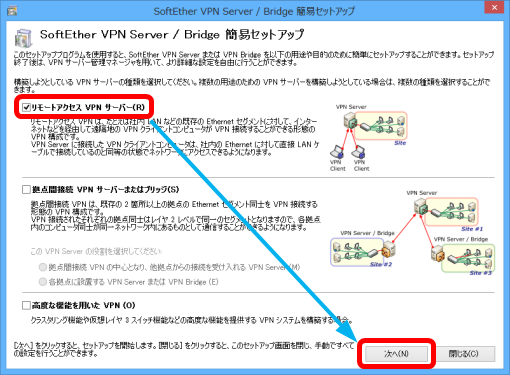

「SoftEther VPN Server / Bridge 簡易セットアップ」画面になります。

「リモートアクセスVPNサーバー」にチェック → 「次へ」

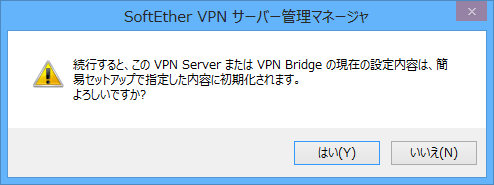

→「はい」

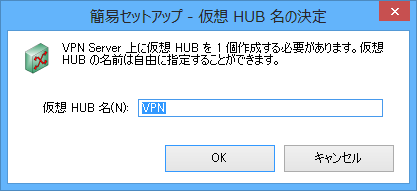

仮想HUB名を適当に設定 →「OK」

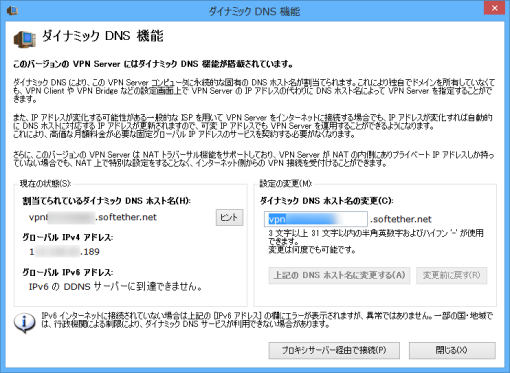

「ダイナミックDNS機能」画面。

初期状態のまま →「閉じる」

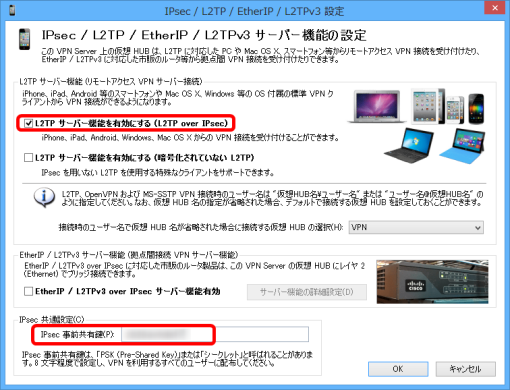

「IPSec / L2TP / EtherIP / L2TPv3 サーバ機能の設定」画面になります。

「L2TPサーバ機能を有効にする（L2TP over IPsec）」にチェック →「IPSec事前共有鍵」を設定 →「OK」

※ IPsec 事前共有鍵は、VPN接続時に必要な情報です。

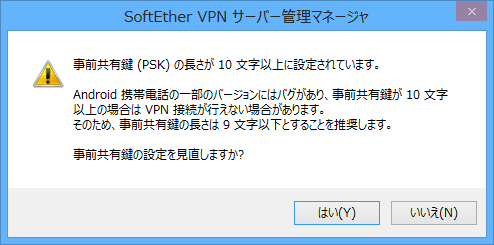

事前共有鍵が10文字以上だと以下の警告が出ます。Android 4 系初期の頃にあったバグだったような。問題なければ→「いいえ」。

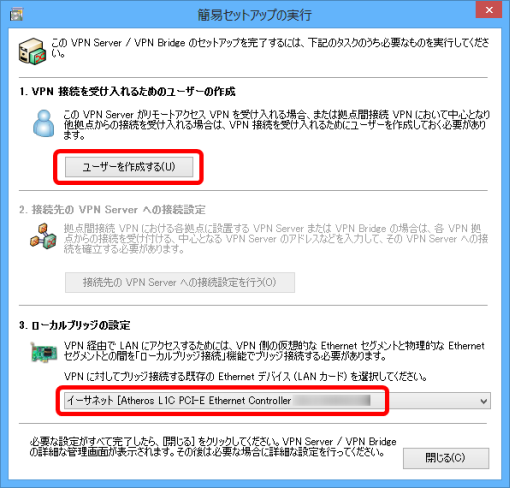

「簡易セットアップの実行」画面。

「ユーザーを作成する」を押します。また、必要があればローカルブリッジの Ethernet デバイスも選択します。

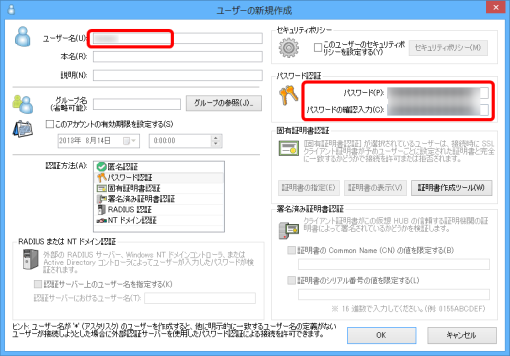

「ユーザーの新規作成」画面。

ユーザー名、パスワードを設定 →「OK」

※ここで登録したユーザー名・パスワードは VPN 接続時に必要です。

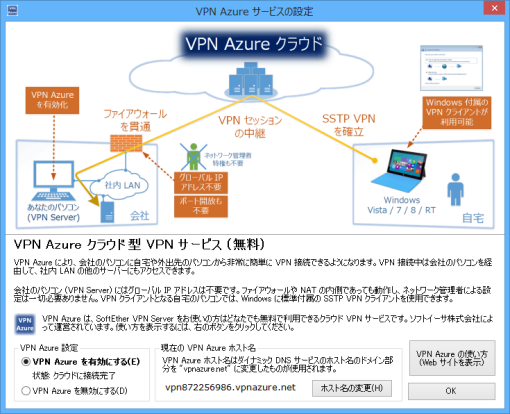

「VPN Azure クラウドサービスの設定」画面。

PC から MS-SSTP で接続したい場合は「VPN Azure を有効にする」にチェックをいれます。今回は必要ありません。→「OK」。

VPN サーバー側の設定は以上です。

初回なので簡易セットアップを使いましたが、「SoftEther VPNサーバー管理マネージャ」から手動で以下を設定してもOKです。

• 仮想HUBの管理（含む、ユーザーの管理）
• ダイナミックDNS設定
• IPsec/L2TP 設定

L2TP/IPSec を通すルーター設定

この他、ルーター・ファイヤーウォールに以下プロトコル・ポートの許可設定が必要です。

• UDP 1701（L2TPトンネル用）
• ESP（プロトコル番号 50）
• UDP 500
• UDP 4500（NATトラバーサル用）

NAT の場合は上記パケットを SoftEther VPN サーバに転送（ポートマッピング）する必要もあるでしょう。

WAN/LAN ルーター環境を前提としたライトな書き方をしていますが、詳細を知りたい方は次の資料をご確認ください。

• L2TP/IPsec - YAMAHA

VPN 接続に必要な情報

VPN 接続に必要な情報は以下の3つです。

• VPN サーバのホスト名、またはIPアドレス
• IPsec 事前共有鍵
• 仮想HUBの「ユーザ名」「パスワード」

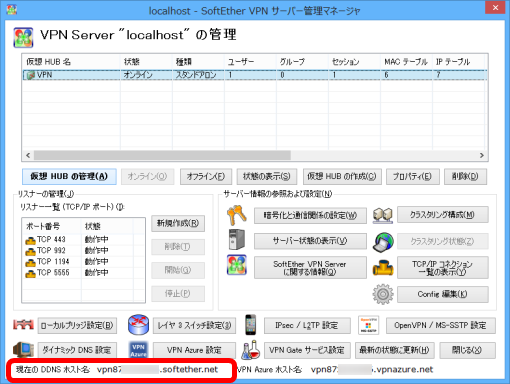

このうちホスト名は、「SoftEther VPN サーバー管理マネージャ」画面下部の「現在のDDNSホスト名」を指定すれば OK です。

VPN クライアント側の接続設定について

今回設定した VPN サーバーへ接続する設定方法は、以下の記事にまとめてあります。

• L2TP/IPSec VPNクライアントの接続設定（Windows編）
• L2TP/IPSec VPNクライアントの接続設定（Mac編）

Android 標準 VPN クライアントからの接続時は、「タイプ」を「L2TP/IPSec PSK」に設定します。

Android からの VPN 接続については別記事にまとめるかもしれません。

L2TP/IPsec 対応ルーターという手もあるけれど

ネットワーク系の機能をPCソフトで設定すると、PC買い替えなどの環境変更時に面倒。という部分は正直ありますが、L2TP/IPsec 対応ルーターってお値段が張るんですよね。

一度設置しちゃえばメンテが楽、とか安定性、とかとかを考えると、予算の都合が付くならこの手の製品を買うのも手なんですが。

最近は「艦隊これくしょん」を外出先からリモートデスクトップで遊びたい、などのライトユースもありそうなので、無料で使える方法がある。という点は大きいのではないか、とは思います。

免責・注意

本記事は、自身が管理するネットワークにおける個人的な利用を想定して書かれています。

ここで紹介した「SoftEther VPN」は、安易に利用すると、潜在的なセキュリティリスクを容易に生みかねないものです。あくまでもご自身の責任の元で、慎重にご利用願います。
